Jde o menší a levnější variantu řídicího modulu MPC. Je určen pro jednodušší systémy, příp. aplikace, kde není potřeba klást důraz na zvýšenou provozní bezpečnost. Například pro elektrický ohřev výhybek, ovládání a dohled mazníků apod. Modul je konstruován pro elektrickou rozhraní 4kV, umožňuje přímé připojování vnějších signálů bez dalších oddělovacích součástí a ve spojení se standardními přepěťovými ochranami dosahuje vysoké odolnosti vůči atmosférickým. Modul je vybaven zjednodušeným alfanumerickým displejem a klávesnicí pro základní servisní úkony. Pro možnost napojení modulu na dálkový dohled je k dispozici komunikační rozhraní RS485 se standardním průmyslovým protokolem MODBUS ASCII.

Technické parametry:

• Napájecí napětí: 9 až 33 VDC
• Příkon: max. 4 W při 24 V
• Izolace rozhraní: 4 kVAC
• Provozní teplota: -20 až +70 °C
• Krytí: IP 20
• Rozměry modulu: 160 x 90 x 60 mm
• Montáž: DIN lišta 35 mm

Softwarové varianty modulu	Použití
MPC-mini-EOV	Systém řízení elektrického ohřevu tramvajových výhybek
MPC-mini-WLC	Systém varovné signalizace pro křížení tramvajové trati s pozemní komunikací
MPC-mini-LUB	Systém řízení mazníků tramvajových tratí
MPC-mini-SRP	Systém pro signalizaci a kontrolu stavu samovratných tramvajových výhybek

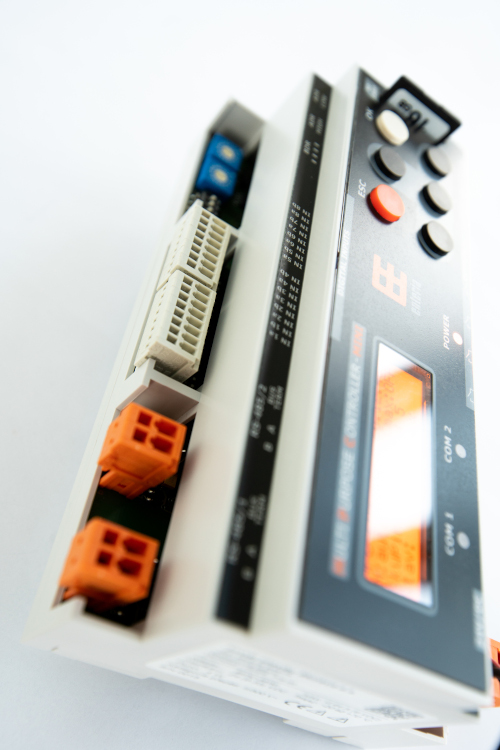

Galerie:
